CSM系列卧式超微粉碎机

时间:2023-03-21 14:31:20浏览量:1623

山东摩泉粉体技术设备有限公司是一家专业从事粉体工程行业各类超微粉碎机、超细分级机、中药粉碎机、气流粉碎机、气流磨、气流分级机、粉体改性机、粉体打散机、粉体混合机、无尘自动拆包机、管链式输送机及各种输送设备配料系统等设备的经营。


CUM-H系列内分级式磨粉机(卧式分级)是一种具有超细分级功能的微粉生产设备,跟德国ZPS微粉机属于同一类机型。该机主要适用于粉碎莫氏3.5级硬度以下物料的粉碎,能获得5~150um的超细粉体,大流量的冷却气体能用于热敏性物料的粉碎。

性能特点:

 集机械冲击式超微粉碎机与高效涡轮超微分级机与一体,粉碎后的物料受气流作用,在机内经涡轮分级机强制分级,分级装置取代通常粉碎机的筛网,能同时完成微粉碎和微粉分选的两道工序,粉碎效率高。
通过调整分级叶轮的转速,不用停机即可调节产品的粒度。
 系统粉碎时强大的粉碎气流产生较强的冷却功能,粉碎时温升低,特别适用于加工热敏性和纤维性物料,产品粒度均匀。
部件构成:

 该机主要由腔体、机座、分级装置、粉碎装置、高速电机、轴承座等部分组成。
 粉碎转子件是主要部件,包括粉碎主轴、轴承单元、轴承座、轴承盖、粉碎盘、粉碎锤块等部件。 分级部分主要包括分级主轴、轴承单元、轴承座、轴承盖、分级叶轮等部件。
加料单位主要由减速电机、螺旋轴、加料斗等部件组成,加料量的大小主要通过调节减速电机的转速来实现。
工作原理:
 机体内腔为园筒形,上部份为超微分级机,下部分为超微粉碎机。粉碎室由粉碎盘和磨块组成,用来将物料击碎成细粉,分级室由分级叶轮组成,能把细粉分成粒度达标品和未达标品两种规格,达标品经出料管排出,由旋风集料器收集。未达标品沿腔体内壁回落到粉碎室,继续粉碎直到达标为止。
 粉碎盘和分级叶轮分别由各自的驱动装置驱动,分级叶轮的转速可调,用以调节产品粒度。螺旋喂料装置在机体内侧壁,用来把物料均匀的送入粉碎室,加料量可以通过调整转速来实现。

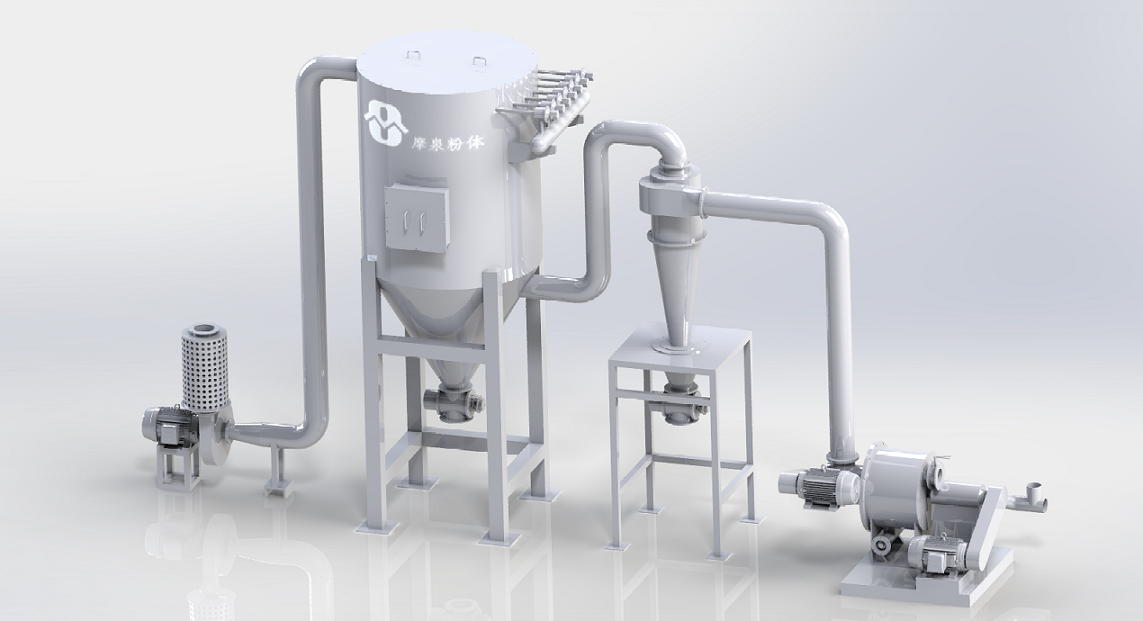

成套流程示意图:
