MQP圆盘气流粉碎机
山东摩泉粉体技术设备有限公司是一家专业从事粉体工程行业各类超微粉碎机、超细分级机、中药粉碎机、气流粉碎机、气流磨、气流分级机、粉体改性机、粉体打散机、粉体混合机、无尘自动拆包机、管链式输送机及各种输送设备配料系统等设备的经营。
设备工作原理
将高压缩空气经过冷却、过滤、干燥后，经由喷嘴将高压缩空气高速喷射出去，进入旋转粉碎室内，使物料逐渐成为颗粒状。并在旋转粉碎室内与多个高速压缩空气喷嘴所喷出的压缩空气进行碰撞、摩擦、剪切、碾碎形成具有非常细小结构形态的超细粉碎粉末。被粉碎的粉末会顺着上升的气流运送到精细分级区内，在精细分级区经过气流粉碎机精细分类成为几个类别的大小不同的粗细不一的几个粉末类别。并将经过净化、筛选的粉末从物料排出口派出。
设备优势
●适合于莫氏硬度9以下的各种物料的干法粉碎，尤其适合于高硬度、高纯度和高附加值物料的粉碎。
●产品粒度D97：2－150微米之间可调，粒形好，粒度分布窄。
●低温无介质粉碎，尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。
●粉碎过程依靠物料自身之间的碰撞来完成，有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎，因而设备耐磨损，产品纯度高。
●可与多级分级机串联使用，一次生产多个粒度段的产品。
●设备拆装清洗方便，内壁光滑无死角。
●整套系统密闭粉碎，粉尘少，噪音低，生产过程清洁环保。
●控制系统采用程序控制，操作简便。
设备参数
参数／规格 | MQP03 | MQP06 | MQP10 | MQP20 | MQP40 | MQP60 | MQP80 |
入料粒度mm | <5 | <5 | <5 | <5 | <5 | <5 | <5 |
产品粒度d97:um | 8～150 | 8～150 | 8～150 | 8～150 | 10～150 | 10～150 | 10～150 |
生产能力kg/h | 5～100 | 10～200 | 20～400 | 50～800 | 150～1500 | 300～2000 | 400～6000 |
空气耗量m3/min | 3 | 6 | 10 | 20 | 40 | 60 | 80 |
空气压力Mpa | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 | 0.7～0.85 |
装机功率kw | 26～37 | 47～68 | 68～106 | 145～184 | 276～310 | 402～427 | 520～600 |
注：生产能力与原料的粒度、比重、硬度、水分等指标密切相关，以上仅供选型参考。

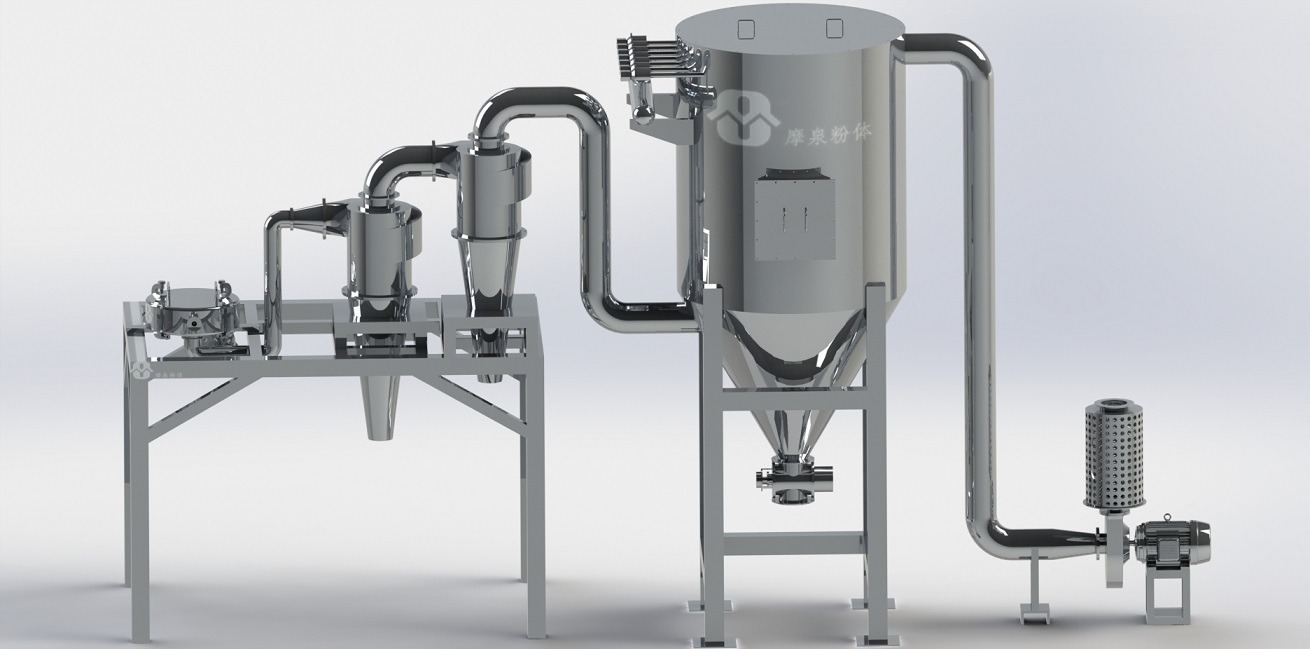

工艺流程图
