MQL流化床气流粉碎机

时间:2021-01-21 16:13:52浏览量:2372

山东摩泉粉体技术设备有限公司是一家专业从事粉体工程行业各类超微粉碎机、超细分级机、中药粉碎机、气流粉碎机、气流磨、气流分级机、粉体改性机、粉体打散机、粉体混合机、无尘自动拆包机、管链式输送机及各种输送设备配料系统等设备的经营。


设备原理

气流粉碎机与旋风分离器、除尘器、引风机组成一整套粉碎系统。压缩空气经过滤干燥 后,通过拉瓦尔喷嘴高速喷射入粉碎腔,在多股高压气流的交汇点处物料 被反复碰撞、磨擦、剪切而粉碎,粉碎后的物料在风机抽力作用下随上升气流运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符 合粒度要求的细颗粒通过分级轮进入旋风分离器和除尘器收集,粗颗粒下降至粉碎区继续粉碎。

 设备优势

●适合于莫氏硬度9以下的各种物料的干法粉碎,尤其适合于高硬度、高纯度和高附加值物料的粉碎。

●产品粒度D97:2-150微米之间可调,粒形好,粒度分布窄。

●低温无介质粉碎,尤其适合于热敏性、低熔点、含糖份及挥发性物料的粉碎。

●粉碎过程依靠物料自身之间的碰撞来完成,有别于机械粉碎依靠刀片或锤头等对物料的冲击粉碎,因而设备耐磨损,产品纯度高。

●可与多级分级机串联使用,一次生产多个粒度段的产品。

●设备拆装清洗方便,内壁光滑无死角。

●整套系统密闭粉碎,粉尘少,噪音低,生产过程清洁环保。

●控制系统采用程序控制,操作简便。

设备参数

参数/规格

MQL03

MQL06

MQL10

MQL20

MQL40

MQL60

MQL120

入料粒度mm

<3

<3

<3

<3

<3

<3

<3

产品粒度d97:um

2~45


     2~45



     2~45



     2~45



     2~45


 2~45

2~45

生产能力kg/h

2~30

30~200

50~500

100~1000

200~2500

500~3500

800~7500

空气耗量m3/min

3

6

10

20

40

60

120

空气压力Mpa

0.7~0.85

0.7~0.85

0.7~0.85

0.7~0.85

0.7~0.85

0.7~0.85

0.7~0.85

装机功率kw

21

42

85

147

282

415

800

注:产量与原料的粒度、比重、水分、流动性等指标密切相关,以上仅供选型参考。

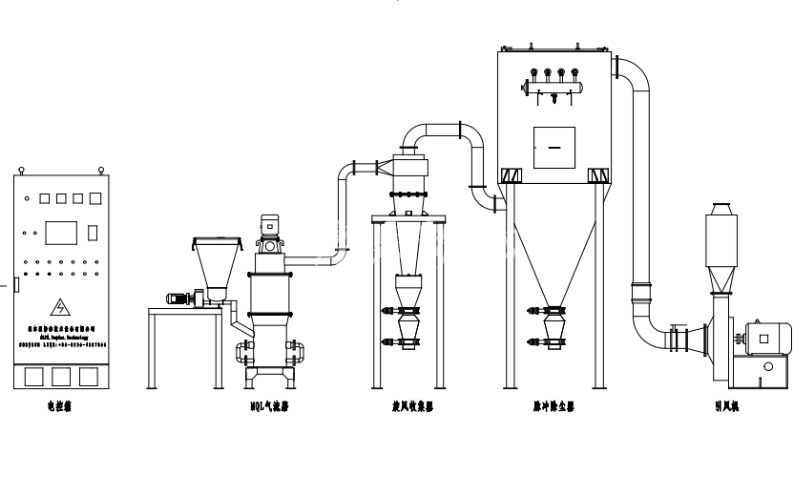

工作流程图
